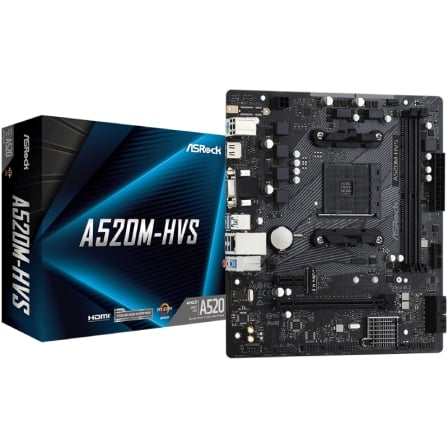

A520M-HVS
- Supports AMD AM4 Socket Ryzen™ 3000, 3000 G-Series, 4000 G-Series, 5000 and 5000 G-Series Desktop Processors*
- 6 Phase Power Design
- Supports DDR4 4733+ (OC)
- 1 x PCIe 3.0 x16, 1 x PCIe 3.0 x1
- Graphics Output Options: D-Sub, HDMI
- 7.1 CH HD Audio (Realtek ALC887 Audio Codec)
- 4 x SATA3, 1 x Ultra M.2(Gen3x4 & SATA3)
- 6 x USB 3.2 Gen1(4 x Rear, 2 x Front)
- 6 x USB 2.0(2 x Rear, 4 x Front)
- Realtek Gigabit LAN
Ultra M.2 32Gb/s (PCIe Gen3 x4 & SATA3)
The PCIe Gen3 x4 Ultra M.2 interface pushes data transfer speeds up to 32Gb/s. In addition, it also supports SATA3 6Gb/s M.2 modules.
HDMI 4K a 60 Hz
Compatible con la especificación de salida gráfica HDMI 4K a 60 Hz más reciente. Gracias al mayor ancho de banda y la mayor velocidad de fotogramas, el movimiento en pantalla es más fluido y nítido.
Salidas gráficas duales
¡Incluye dos tipos de conectores de uso común! Con un conector combinado D-Sub + HDMI, ahora tienes más opciones de salida de vídeo.
Protección total contra pinchos
Algunos componentes digitales sensibles de la placa base son vulnerables a las sobretensiones; una corriente excesiva puede provocar un mal funcionamiento inmediato del sistema. ASRock Full Spike Protection incorpora diversas tecnologías para evitar que los componentes de la placa base se dañen por estos picos de voltaje inesperados.
Especificaciones
Rendimiento y hardware
Socket: AMD AM4
Procesadores compatibles: AMD Ryzen series 3000, 3000 G-Series, 4000 G-Series, 5000 y 5000 G-Series para equipos de sobremesa
Chipset: AMD A520
Diseño de alimentación: 6 fases
Bobinas de alimentación: Premium de 50 A
PCB: Negro zafiro con tejido de fibra de vidrio de alta densidad
Protección contra sobretensiones: ASRock Full Spike Protection para puertos USB, audio y LAN
Memoria
Tecnología de memoria: DDR4 de doble canal
Ranuras de memoria: 2 x DIMM DDR4 con contactos de oro de 15 μ
Memoria compatible con Ryzen Vermeer: DDR4 ECC y no ECC sin búfer de 2133 a 3200 MT/s y hasta 4600+ MT/s mediante overclocking
Memoria compatible con Ryzen Matisse: DDR4 ECC y no ECC sin búfer de 2133 a 3200 MT/s y hasta 4600+ MT/s mediante overclocking
Memoria compatible con Ryzen Cezanne: DDR4 ECC y no ECC sin búfer de 2133 a 3200 MT/s y hasta 4733+ MT/s mediante overclocking
Memoria compatible con Ryzen Renoir: DDR4 ECC y no ECC sin búfer de 2133 a 3200 MT/s y hasta 4733+ MT/s mediante overclocking
Compatibilidad ECC con APU Ryzen Cezanne y Renoir: Disponible únicamente con procesadores PRO
Memoria máxima soportada: 64 GB
Perfiles de memoria: Compatible con Intel XMP
BIOS
BIOS: AMI UEFI de 128 Mb con interfaz gráfica
Plug and Play: Compatible
ACPI: Compatible con ACPI 5.1
JumperFree: Compatible
SMBIOS: Versión 2.3
Ajuste de voltaje: CPU, CPU VDDCR_SOC, DRAM y VDDP
ASRock Instant Flash: Compatible
ASRock Full HD UEFI: Compatible
Gráficos
Gráficos integrados: AMD Radeon Vega integrados en APU Ryzen compatibles
API gráfica: DirectX 12
Pixel Shader: Versión 5.0
Memoria gráfica compartida predeterminada: 2 GB
Memoria gráfica compartida máxima: Hasta 16 GB con 32 GB de memoria del sistema instalada
Salidas de vídeo: D-Sub y HDMI mediante controladores de pantalla independientes
Salida HDMI: HDMI 2.1 con resolución de hasta 4096 x 2160 píxeles a 60 Hz
Salida D-Sub: Resolución de hasta 1920 x 1200 píxeles a 60 Hz
Funciones HDMI: Auto Lip Sync, Deep Color de 12 bpc, xvYCC, audio HBR, HDR, HDCP 2.3 y reproducción 4K UHD
Microsoft PlayReady: Compatible
Audio
Audio: HD de 7.1 canales
Códec de audio: Realtek ALC887 o ALC897
Protección contra sobretensiones de audio: Compatible
Red
Ethernet: Gigabit LAN compatible con 10/100/1000 Mb/s
Controlador Ethernet: Realtek RTL8111H
Wake-on-LAN: Compatible
PXE: Compatible
Ranuras de expansión
1 x PCIe 3.0 x16 funcionando en modo x16
1 x PCIe 3.0 x1
Compatibilidad NVMe de arranque: Sí
Almacenamiento
Ranura M2_1: 1 x M.2 Key M compatible con formatos 2242, 2260 y 2280, SATA 6 Gbps y PCIe 3.0 x4 de hasta 32 Gbps
Conectores SATA: 4 x SATA 6 Gbps
Compatibilidad NVMe de arranque: Sí
Compatibilidad con AMD Athlon 3000G: No admite SSD NVMe
ASRock U.2 Kit: Compatible
RAID
RAID para unidades SATA: RAID 0, RAID 1 y RAID 10
Conectividad
Puertos traseros:
4 x USB 3.2 Gen 1 tipo A
2 x USB 2.0
1 x HDMI
1 x D-Sub
1 x Ethernet RJ-45 Gigabit
1 x PS/2 para teclado o ratón
3 x conectores de audio para entrada de línea, altavoces delanteros y micrófono
Conexiones internas
1 x cabecera SPI TPM
1 x cabecera para puerto COM
1 x cabecera de intrusión de chasis y altavoz
1 x conector de ventilador de CPU de 4 pines
2 x conectores de ventilador de chasis de 4 pines con control Smart Fan
1 x conector de alimentación ATX de 24 pines
1 x conector de alimentación de 12 V y 4 pines
1 x conector de audio para panel frontal
2 x cabeceras USB 2.0 compatibles con un total de 4 puertos
1 x cabecera USB 3.2 Gen 1 compatible con 2 puertos
Potencia máxima CPU_FAN1: 1 A / 12 W
Potencia máxima de los ventiladores de chasis: 1 A / 12 W
Detección de ventiladores: CHA_FAN2 detecta automáticamente ventiladores de 3 o 4 pines
Monitorización del hardware
Sensores de temperatura: CPU y chasis
Monitorización de velocidad: CPU y ventiladores de chasis
Control silencioso de ventiladores: Ajuste automático según la temperatura de la CPU
Control de velocidad: Regulación múltiple para ventiladores de CPU y chasis
Detección de apertura del chasis: Compatible
Monitorización de voltaje: +12 V, +5 V, +3,3 V y CPU Vcore
Software
Sistemas operativos compatibles: Windows 10 de 64 bits y Windows 11 de 64 bits
Software incluido: ASRock Motherboard Utility A-Tuning
Contenido de la caja
Escudo de E/S: 1 unidad
Cables de datos SATA: 2 unidades
Tornillo para ranura M.2: 1 unidad
Formato
Factor de forma: Micro ATX
Dimensiones: 23 x 20,1 cm
Diseño: Condensadores sólidos
